2010年頃に購入したスーパーランナーズが電池切れとなり、電池を交換しなくてはならなくなりました。
調べると、電池交換を依頼すると数千円かかるよう。
もし失敗したら潔く新しい時計を購入すると腹をくくり、ダメもとで自分で電池交換をしてみました。
以下、写真付きで電池交換の手順を解説していきます!
目次
準備するもの
電池交換をする前に、必要なものを準備しましょう。
電池は自身の時計型番に適したタイプを選びましょう。
修理に必要なもの
- スーパーランナーズ時計本体
- 交換用電池(CR1620)
- マイナスドライバー
- プラスドライバー
- ピンセット
![スーパーランナーズ本体](https://korutobase.com/wp-content/uploads/2022/08/PXL_20220816_234820528-225x300.jpg)
![交換用電池CR1620](https://korutobase.com/wp-content/uploads/2022/08/PXL_20220816_235633507-225x300.jpg)
![ドライバーとピンセット](https://korutobase.com/wp-content/uploads/2022/08/PXL_20220817_004134634-225x300.jpg)
電池交換における注意事項
※作業完了まで、本体の裏側を上向きにして、水平を保ちましょう!
※電池交換後に液晶を確認する際も、上向き・水平を保ったままの状態でそっと持ち上げましょう!
※小さな部品が外れないように、そっと丁寧に取り扱いましょう!
※小さな部品(バネなど)が外れても、あわてない!
※外側のふたを開けたときに写真を撮っておきましょう!どこに何の部品があるか確認できます!
電池交換の実施手順
電池交換によって生じる不具合・故障を承知のうえ、自己責任で行いましょう!
![スーパーランナーズ本体裏側のふたのネジを外す](https://korutobase.com/wp-content/uploads/2022/08/PXL_20220816_235845130-225x300.jpg)

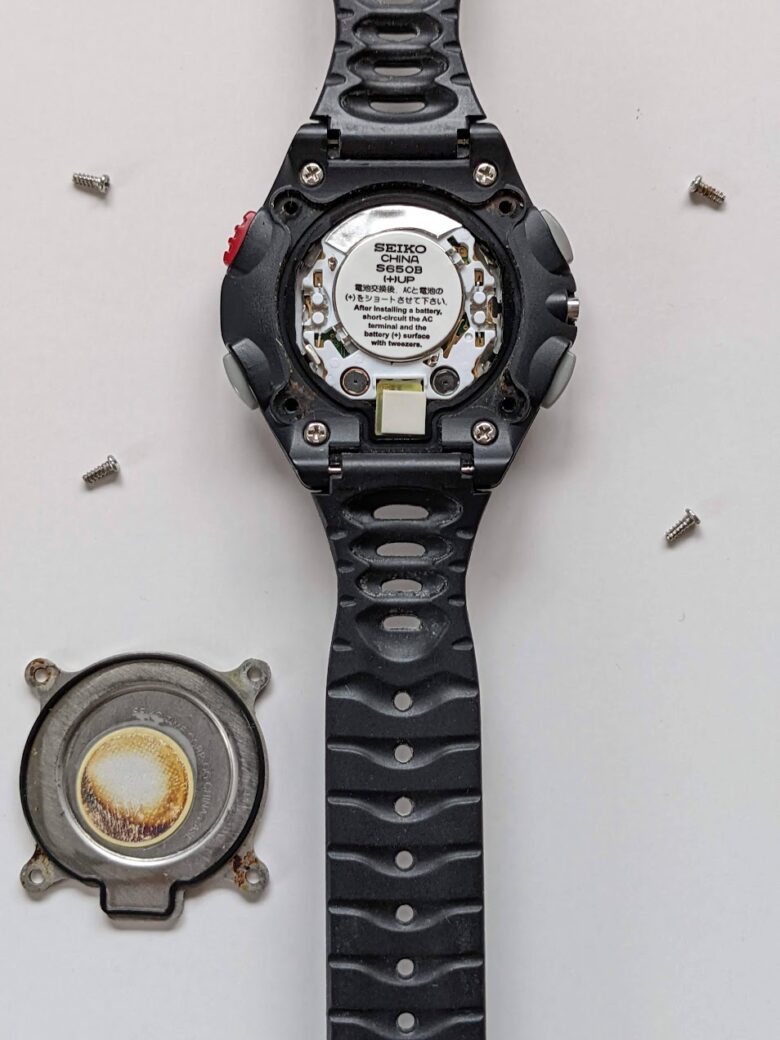

![スーパーランナーズ本体の裏側のふたを開けた様子](https://korutobase.com/wp-content/uploads/2022/08/PXL_20220817_000002948-225x300.jpg)

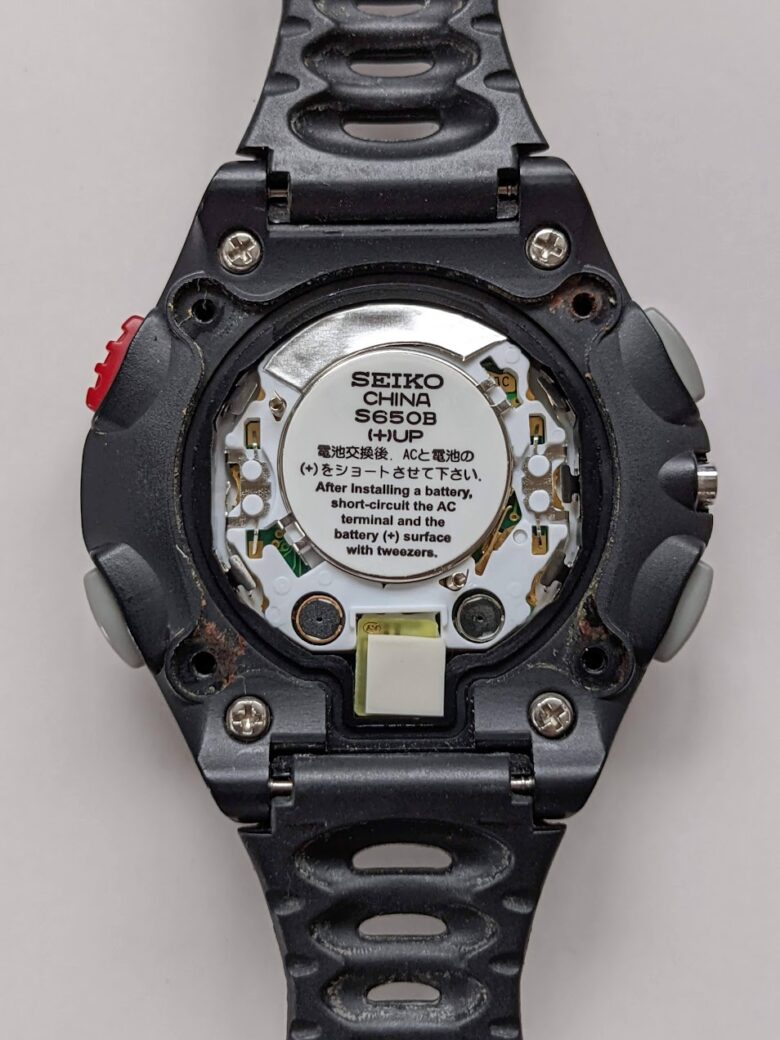

![スーパーランナーズ本体の裏側のふたを開けた様子を拡大](https://korutobase.com/wp-content/uploads/2022/08/PXL_20220817_000010021-225x300.jpg)
![電池上部の白いシール](https://korutobase.com/wp-content/uploads/2022/08/PXL_20220817_000010021-1-225x300.jpg)
![電池上部の白いシールをはがした様子](https://korutobase.com/wp-content/uploads/2022/08/PXL_20220817_000455967-225x300.jpg)
![電池上部の白いシールをはがした様子を拡大](https://korutobase.com/wp-content/uploads/2022/08/PXL_20220817_000509039-225x300.jpg)
![電池が部品で固定されている](https://korutobase.com/wp-content/uploads/2022/08/PXL_20220817_000509039-1-225x300.jpg)
![電池を固定している部品を外した様子](https://korutobase.com/wp-content/uploads/2022/08/PXL_20220817_000613678-225x300.jpg)
![電池を固定していた部品](https://korutobase.com/wp-content/uploads/2022/08/PXL_20220817_000633104-225x300.jpg)
![新しいボタン電池へ交換する](https://korutobase.com/wp-content/uploads/2022/08/PXL_20220817_000711616-225x300.jpg)
![ボタン電池を固定する部品を取り付ける](https://korutobase.com/wp-content/uploads/2022/08/PXL_20220817_001105653-225x300.jpg)
![白いシールを元通りに貼る](https://korutobase.com/wp-content/uploads/2022/08/PXL_20220817_001132239-225x300.jpg)
![ボタン電池をショートさせる](https://korutobase.com/wp-content/uploads/2022/08/PXL_20220817_001132239-1-225x300.jpg)
![スーパーランナーズ本体裏側のふたのネジをしめる](https://korutobase.com/wp-content/uploads/2022/08/PXL_20220817_001616872-225x300.jpg)
![スーパーランナーズ本体の液晶が点灯したことを確認](https://korutobase.com/wp-content/uploads/2022/08/PXL_20220817_001625593-225x300.jpg)
電池交換が完了したら時刻合わせを行う
「対象機種品番 時刻合わせ」で検索すると、取扱説明書PDFが表示されるはずなので、手順を確認してみてください。
私の時計はこちらの取扱説明書でした!
作業時間はトータル10分~15分程度で終わります。
「丁寧に」「慌てず落ち着いて」「そーっと」作業することが成功への近道です。
防水が機能するかは保証されませんが、私の場合はとりあえず使えればOKです。
どなたかの参考になれば幸いです。
